Stínění a fotovoltaika: jak spočítat ztráty a vyhnout se problémům

Uvažujete o fotovoltaické elektrárně a nejste si jistí, jestli okolní stromy, komíny nebo sousední budovy neovlivní její výkon? Víte, že i drobné zastínění panelů může způsobit výrazné ztráty? Správný návrh fotovoltaiky musí s faktorem stínění počítat už od začátku. Přečtěte si, jak odhadnout ztráty ze stínění a co dělat, aby vaše solární elektrárna pracovala maximálně efektivně.

Proč je stínění u fotovoltaiky tak zásadní?

Fotovoltaické panely pracují na principu přeměny slunečního záření na elektřinu. Každý zastíněný modul má výrazně nižší výkon než panel vystavený plnému slunci. Pokud jsou panely zapojené sériově, může být výkon celé řady omezen na úroveň nejslabšího článku.

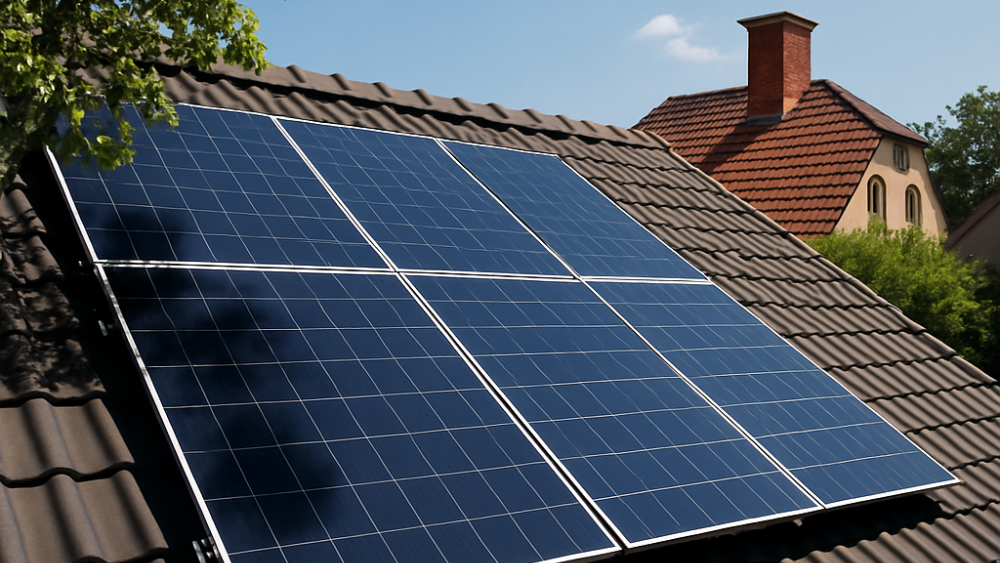

To znamená, že i částečné zastínění jednoho panelu (např. listím, stínem komína nebo stožáru) může snížit výkon celé elektrárny. Tento jev je pro mnoho investorů překvapením a v praxi často vede k nižší návratnosti investice.

Typické zdroje stínění na střeše

Při návrhu fotovoltaiky je potřeba analyzovat všechny možné překážky, které mohou během dne vrhat stín na panely. Nejčastějšími zdroji stínění bývají:

• komíny a ventilační výduchy

• střešní okna a vikýře

• blízké stromy a keře

• přilehlé budovy

• antény a satelitní paraboly

• zábradlí teras a balkónů

Důležité je uvažovat nejen stav aktuální, ale i budoucí — například vzrostlé stromy mohou do několika let vrhat výrazně delší stín než dnes.

Jak spočítat ztráty způsobené stíněním?

Správný výpočet ztrát je klíčový pro to, aby návrh fotovoltaiky odpovídal realitě. Postupujte podle těchto zásad:

1. Analýza stínů během celého roku

Používají se speciální stínové diagramy (tzv. Sun Path Diagram) nebo 3D simulace, které zohledňují polohu slunce v různých ročních obdobích a denních časech.

2. Stanovení intenzity zastínění

Důležité je určit, jak velkou část panelu stín zasahuje a v jakém časovém úseku. Například krátké zastínění ráno nemusí být tak závažné jako dlouhodobé zastínění v poledních hodinách.

3. Výpočet ztrát v procentech

Pro hrubý odhad se uvádí, že 1 % zastínění může způsobit až 3% ztrátu výkonu v sériově zapojeném systému. U přesného návrhu ale doporučujeme software (např. PV*SOL, Helioscope), který umí ztráty simulovat přesněji.

4. Kontrola zastínění s mikroinvertory nebo optimizéry

Pokud stínění nelze odstranit, vyplatí se použít mikroinvertory nebo optimizéry výkonu, které minimalizují dopad stínu na celý řetězec panelů.

Jak se vyhnout problémům se stíněním?

Nejlepší strategií je minimalizovat stín už při návrhu systému.

• Zkontrolujte orientaci a sklon střechy — ideálně panely umístit s co nejlepším přístupem ke slunečnímu záření

• Pokud to situace dovolí, posuňte panely dál od komínů nebo jiných překážek

• Ořežte stromy v okolí a udržujte je pravidelně

• Zvažte instalaci výkonových optimizérů u panelů, kde se stín nevyhnete

• Využijte služby odborné firmy, která provede 3D simulaci a navrhne panely tak, aby byl dopad stínění co nejmenší

Pamatujte, že levná instalace bez stínové analýzy může být nakonec mnohem dražší, protože systém nedosáhne očekávaného výkonu.

Jaké technologie pomáhají řešit zastínění?

Pokud se nelze stínu zcela vyhnout, existují na trhu moderní technologie, které dopad stínu významně omezí:

• Mikroinvertory – každý panel má vlastní měnič a pracuje nezávisle

• Optimizéry výkonu – řídí výkon jednotlivých panelů a zabraňují ztrátám v řetězci

• Half-cut panely – díky rozdělení na poloviny jsou méně citlivé na částečné stínění

• Bypass diody – zabraňují, aby stíněný článek ovlivnil celý panel

Tyto technologie sice zvyšují pořizovací cenu, ale v zastíněných lokalitách se jejich investice vrací velmi rychle.

Proč je důležité řešit stínění už při návrhu?

Mnoho investorů řeší stínění až v okamžiku, kdy fotovoltaika neplní očekávání. To je chyba. Správná stínová analýza je jedním z klíčových podkladů pro projektovou dokumentaci fotovoltaické elektrárny.

Pokud zanedbáte posouzení stínění, může se stát, že reálný výkon bude výrazně nižší než ten, se kterým počítal projektant. Zároveň riskujete, že se fotovoltaika bude vracet déle, než jste plánovali.

Shrnutí

Stínění patří mezi největší rizika provozu fotovoltaických elektráren. Správné řešení začíná kvalitní analýzou a pokračuje vhodnou volbou technologie. Vyplatí se spolupracovat s odbornou firmou, která umí posoudit nejen aktuální stav, ale i budoucí vývoj v okolí — například růst stromů nebo nové stavby.

Pokud zvažujete instalaci fotovoltaiky a nejste si jistí, zda váš dům není zastíněn, neváhejte se obrátit na specialisty Q-elektrik, kteří vám pomohou najít nejefektivnější řešení bez zbytečných ztrát výkonu.
