Odvod kondenzátu rozhoduje o tom, jestli instalace zůstane bezproblémová, nebo skončí mokrou stěnou. Jak voda v klimatizaci vzniká, kudy bezpečně odtéká a co rozhoduje o volbě mezi samospádem a čerpadlem? V průvodci najdete jasná kritéria pro návrh trasy i konkrétní typy čerpadel REFCO podle způsobu montáže.
Správně navržený odvod kondenzátu je stejně důležitý jako samotná klimatizační jednotka.
Rychlá odpověď
Čerpadlo není potřeba, pokud lze odvodní hadici vést od vnitřní jednotky po celé trase směrem dolů. Jakmile musí voda stoupat, překonat složitou trasu nebo se napojit na výše položený odpad, přichází na řadu čerpadlo kondenzátu.
Voda vznikající při chlazení není porucha. Klimatizace ze vzduchu v místnosti odebírá nejen teplo, ale také část vlhkosti. Ta se uvnitř jednotky změní na kapky a musí bezpečně odtéct. Rozdíl mezi bezproblémovou instalací a mokrou stěnou často spočívá právě v tom, zda je správně zvolen samospád, nebo čerpadlo.

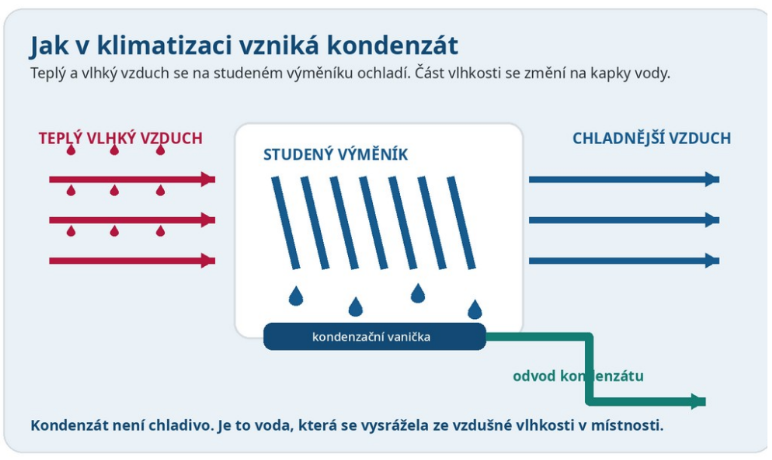

Jak kondenzát v klimatizaci vzniká
Vzduch v místnosti vždy obsahuje určité množství vodní páry. Klimatizace ho nasaje a vede přes studený výměník. Když se vzduch ochladí pod takzvaný rosný bod, část vlhkosti se na výměníku vysráží do drobných kapek. Stejný jev znáte z orosené sklenice se studeným nápojem. Kapky na jejím povrchu nevytékají ze sklenice, vznikly ze vzdušné vlhkosti.
V klimatizaci voda stéká do kondenzační vaničky a odtud pokračuje hadicí nebo potrubím pryč. Množství kondenzátu není stále stejné. Ovlivňuje ho hlavně vlhkost vzduchu, teplota v místnosti, nastavená teplota a délka provozu. V horkém a vlhkém dni vzniká vody více než za mírného počasí.
Kondenzát není chladivo
Jde o vodu vysráženou ze vzdušné vlhkosti. Přesto není určená k pití ani k běžnému používání - může obsahovat prach a nečistoty z vnitřní jednotky.
Kam voda z klimatizace odtéká
Z kondenzační vaničky se voda odvádí do bezpečného místa - například do připraveného odpadu, technické šachty nebo vhodně zvoleného venkovního vývodu. Trasa musí být těsná, průchodná a přístupná pro kontrolu. Při napojení na odpad je důležité také zabránit návratu zápachu do místnosti.
Existují dvě základní možnosti: voda odteče vlastní vahou, nebo ji odčerpá malé čerpadlo kondenzátu.

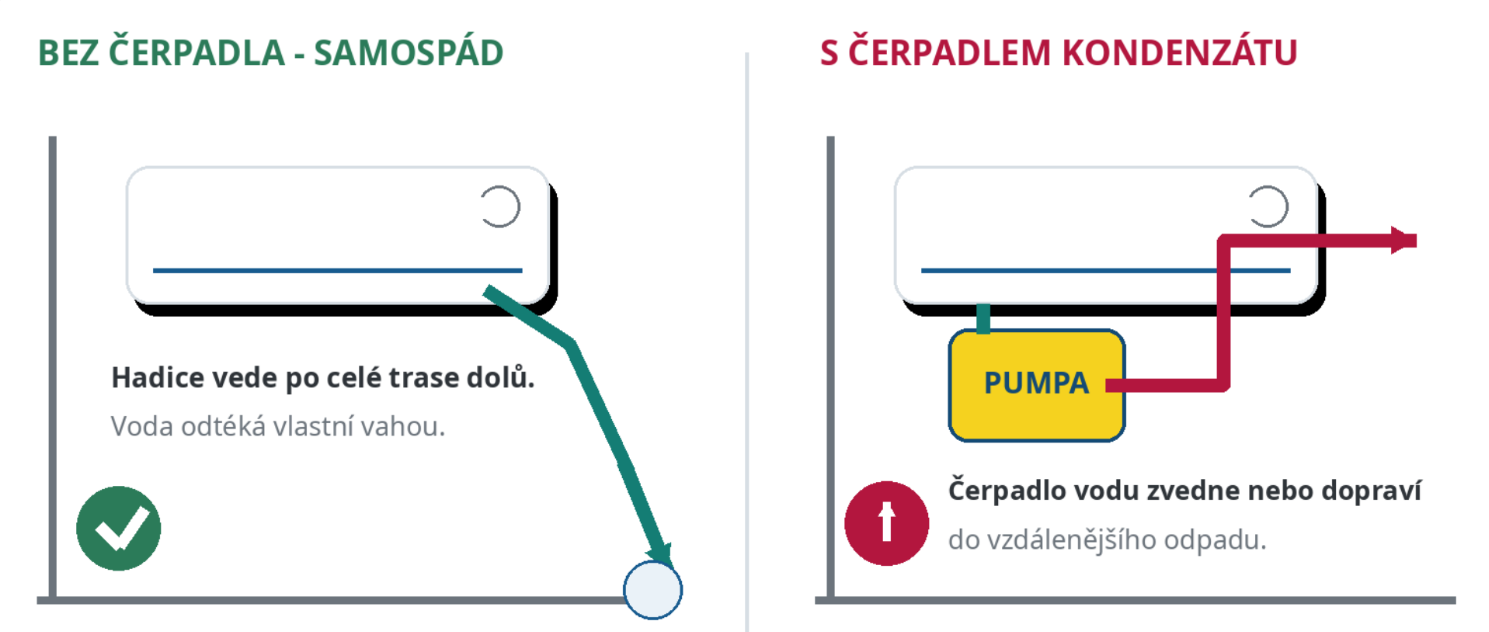

Samospád, nebo čerpadlo?
Nejdůležitější otázka zní: může odvodní trasa od vnitřní jednotky po celé délce klesat? Pokud ano, obvykle stačí samospád. Pokud musí hadice byť jen v části trasy stoupat, je potřeba čerpadlo.
Porovnání |
Samospád |
Čerpadlo kondenzátu |
|
Princip |
Voda odtéká vlastní vahou. |
Vodu aktivně přečerpává pumpa. |
|
Vedení |
Po celé trase musí být stálý spád. |
Trasa může část cesty stoupat. |
|
Hlučnost |
Zcela bezhlučné řešení. |
Krátké sepnutí může být slyšet. |
|
Údržba |
Kontrola vaničky a hadice. |
Navíc kontrola čerpadla a senzoru. |
|
Typické použití |
Jednotka u obvodové stěny, odpad níže. |
Vnitřní příčka, podhled, vyšší nebo vzdálený odpad. |
Důležitější než délka je výškový rozdíl
Dlouhá trasa může fungovat samospádem, pokud stále klesá. Naopak i krátká hadice potřebuje čerpadlo, pokud musí vést vzhůru nebo vytvoří místo, kde voda zůstává stát.
Kdy stačí odvod bez čerpadla
Samospád je nejjednodušší a nejtišší řešení. Voda odtéká pouze díky gravitaci, podobně jako v okapu. Hodí se hlavně tam, kde je vnitřní jednotka na obvodové stěně a odvod lze vyvést přímo ven nebo do níže položeného odpadu.
- Samospád dává smysl, když: odvodní místo leží níže než kondenzační vanička, hadice může po celé trase plynule klesat, trasa nemá zlomy, prověšení ani úseky do kopce a vývod lze umístit tak, aby voda nic nepoškozovala a nikoho neobtěžovala.
- Nejčastější chyby: prověšená hadice, ve které zůstává stát voda, zalomení nebo stlačení odvodu za jednotkou, nedostatečný spád v části trasy a špatně utěsněné spoje nebo ucpaný odvod.
Kdy je čerpadlo kondenzátu potřeba
Čerpadlo se používá tam, kde voda nemůže odtékat sama. Typicky jde o klimatizaci na vnitřní příčce, napojení do výše položeného odpadu, vedení podhledem nebo instalaci, u které má být potrubí schované v liště.
- odpad nebo vývod je výše než vnitřní jednotka
- trasa musí nejprve stoupat a teprve potom pokračovat k odpadu
- jednotka je daleko od obvodové stěny nebo technické šachty
- není možné vytvořit spolehlivý a stálý spád
- požadované estetické vedení neumožní gravitační odtok
Jak čerpadlo pracuje
- Kondenzát přiteče do malé nádržky nebo snímacího modulu.
- Senzor rozpozná, že hladina vody dosáhla nastavené úrovně.
- Čerpadlo se automaticky zapne a vytlačí vodu tenkou hadičkou k odpadu.
- Po odčerpání vody se vypne. Bezpečnostní kontakt může při vysoké hladině zastavit klimatizaci a zabránit přetečení.
Řešení REFCO podle typu montáže
Neexistuje jeden typ čerpadla vhodný pro každou instalaci. Rozhoduje hlavně to, zda má být čerpadlo skryté, přiznané pod jednotkou nebo zabudované do rohové lišty. Z nabídky REFCO dávají pro běžné splitové klimatizace smysl zejména následující varianty.

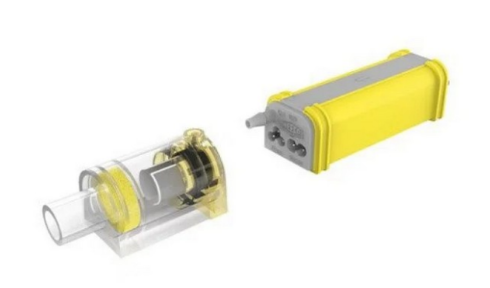

REFCO COMBI
Univerzální skryté řešení
Tělo čerpadla a snímací modul jsou oddělené. Senzor může být přímo u vnitřní jednotky, zatímco čerpadlo se schová do instalační lišty, podhledu nebo jiného přístupného prostoru. Hodí se pro nové montáže i servisní výměny, když je potřeba maximální volnost při umístění.
Průtok až 42 l/h | výtlak až 20 m | digitální senzor

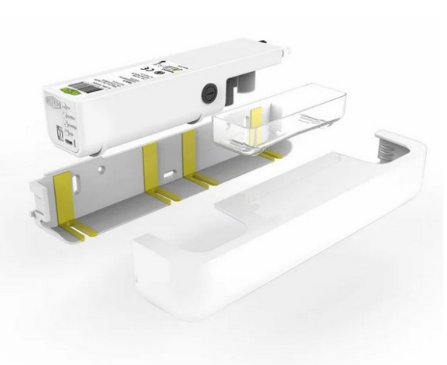

REFCO GOBI II
Čistá montáž přímo pod klimatizaci
GOBI II je určené pro pohledovou montáž pod nástěnnou vnitřní jednotku. Využije se tam, kde čerpadlo nelze skrýt do zdi nebo lišty. Kryt vytváří kompaktní celek, čerpadlo zůstává dobře přístupné pro kontrolu a servis.
Průtok až 42 l/h | výtlak až 20 m | podjednotkové provedení
Praktická rada
Maximální průtok a výtlak jsou krajní technické hodnoty. Skutečný návrh musí zohlednit délku hadice, převýšení, počet ohybů a podmínky konkrétní instalace.

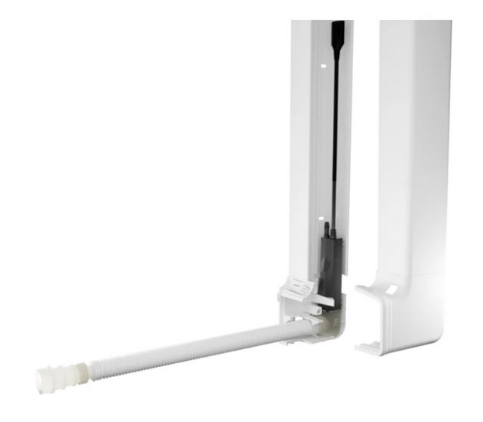

REFCO VAMP-CDK
Rohové čerpadlo s kompletní lištou
Kompletní sada pro nové montáže, při kterých se rozvody vedou v povrchové instalační liště. Čerpadlo s optickým senzorem je ukryté v rohovém dílu a součástí balení je navazující kanálové řešení. Výsledkem je přehledná a estetická trasa vedle jednotky.
Průtok až 22 l/h | výtlak až 15 m | kompletní rohová sada
Je čerpadlo hlučné?
Čerpadlo neběží nepřetržitě. Zapne se pouze tehdy, když je potřeba odvést nahromaděnou vodu. Moderní membránové modely jsou velmi tiché, ale v úplném tichu může být krátké sepnutí slyšet - zejména v ložnici. Výsledný komfort ovlivní také správné upevnění, tlumení vibrací a umístění čerpadla.
Pokud je možné použít samospád, zůstává z hlediska ticha a jednoduchosti nejlepším řešením. Čerpadlo je vhodné tam, kde ho dispozice skutečně vyžaduje.
Údržba odvodu kondenzátu
Kondenzát vypadá jako čistá voda, ale cestou zachytává prach a drobné nečistoty. Ve vaničce, hadici nebo senzoru se proto mohou postupně tvořit usazeniny. Při pravidelném servisu klimatizace by měl technik zkontrolovat:
- čistotu kondenzační vaničky
- průchodnost a těsnost odvodní hadice
- filtr nebo snímací modul čerpadla
- funkci čerpadla a bezpečnostního kontaktu
- upevnění hadic a ochranu proti zpětnému toku vody
Co do odvodu nelít
Do vaničky ani čerpadla nepatří agresivní čisticí prostředky, rozpouštědla nebo přípravky, které výrobce výslovně nepovoluje. Mohly by poškodit těsnění, senzor nebo čerpadlo.
Jak poznat problém s odvodem kondenzátu
Servis je vhodné zavolat při kterémkoli z následujících příznaků:
- z vnitřní jednotky kape voda nebo se pod ní objevuje mokrá skvrna
- čerpadlo běží nezvykle dlouho, spíná velmi často nebo se neozývá vůbec
- z odvodní trasy je slyšet bublání nebo je cítit zápach
- klimatizace hlásí chybu nebo se kvůli vysoké hladině vypíná
- na spoji hadice se objevuje vlhkost
Při vytékající vodě klimatizaci vypněte
Další provoz může zvětšit škody na omítce, podlaze nebo nábytku. Příčinou bývá ucpaný odvod, špatný spád, netěsný spoj nebo závada čerpadla.
Časté otázky
Potřebuje každá klimatizace čerpadlo?
Ne. Když lze kondenzát bezpečně odvést po celé trase samospádem, čerpadlo by bylo zbytečnou součástí navíc.
Lze čerpadlo doplnit dodatečně?
Ve většině případů ano. Je však potřeba najít místo pro čerpadlo, senzor, napájení a servisní přístup. Nejčistší řešení vznikne, když se odvod navrhne už před montáží.
Může kondenzát odtékat ven?
Ano, pokud je vývod zvolen tak, aby voda nepoškozovala fasádu, nekapala na chodník nebo sousední prostor a bylo možné trasu čistit.
Shrnutí
Když může hadice od klimatizace po celé trase klesat, je samospád jednoduchý, tichý a nenáročný na servis. Jakmile musí voda stoupat, překonat složitou trasu nebo se napojit na výše položený odpad, je správným řešením čerpadlo kondenzátu. Konkrétní typ a způsob zapojení by měl vždy zvolit montážní technik podle dispozice místnosti a plánované trasy.
