(Aktualizováno: červenec 2025)
Jaké koncové vypínače se nejčastěji používají u jeřábů a proč? Pokud hledáte spolehlivé a výkonné řešení pro průmyslové stroje, jste na správném místě. V článku se dozvíte vše o výrobě, typech a použití koncových vypínačů VP21. Pokračujte ve čtení a zjistěte, čím se liší od běžných spínačů.
Co je koncový spínač a jak funguje?
Koncový spínač je elektromechanický prvek, který ukončuje nebo omezuje pohyb zařízení, jakmile dosáhne určité polohy. Vypínač přeruší elektrický obvod a tím zastaví motor nebo strojní zařízení.
Ve většině případů funguje na základě mechanického kontaktu, kdy pohyblivá část strojního systému působí na ovládací páku spínače. Díky tomu jsou koncové spínače klíčovým bezpečnostním prvkem v automatizaci i těžkém průmyslu.
Výroba koncových spínačů v České republice
Výroba koncových vypínačů začala v závodě MEZ provozu Jedlí. Poté se přestěhovala do MEZu Postřelmov provozu Zábřeh, kdy se společnost přejmenovala na MEP Postřelmov. V současné době se vyrábí v Postřelmově, který spadá pod Slovácké strojírny Uherský Brod.
Okamžitá zásoba koncových spínačů VP21
V 90. letech se firma Q-Elektrik rozhodla zařadit koncové vypínače VP21 do svého sortimentu. Od té doby je jediným velkoobchodem, který udržuje kompletní zásobu na skladě.
V praxi to znamená, že při poruše jeřábu nebo výrobní linky lze spínač ihned dodat a minimalizovat tak výrobní odstávky. Zkušenosti z terénu ukazují, že právě rychlá dostupnost a spolehlivost jsou dva klíčové faktory, proč jsou koncové vypínače VP21 v českých provozech tak rozšířené.
Kde se používají koncové vypínače VP21?
Tyto spínače nacházejí uplatnění v nejrůznějších oblastech těžkého a středního průmyslu:
- Mostové a portálové jeřáby
- Elektrické kladkostroje a navijáky
- Důlní výtahy a zařízení
- Automatické výrobní linky
- Skladovací systémy s kolejnicovými pojezdy
- Velké posuvné brány a technologické celky
Jejich mechanická odolnost a schopnost vypínat proudy až 40 A je předurčují k použití v nejnáročnějších podmínkách.
Spolehlivé mžikové vypínače s havarijním vypnutím
Řada koncových vypínačů VP pro jmenovité proudy 25 A a 40 A a napětí do 500 VAC využívá tzv. mžikové spínání. Tato technologie zajišťuje, že k sepnutí nebo rozepnutí kontaktu dojde velmi rychle, což omezuje riziko elektrického oblouku. Navíc, i v případě poškození některé části mechanizmu (např. pružiny), se kontakt přesto spolehlivě vypne.
Kladívkový kontaktní systém spolu se zhášecími komorami zvyšuje životnost zařízení i při častém spínání, a to bez nutnosti časté údržby.
Výběr správného typu koncového vypínače
Při výběru vhodného typu je třeba zohlednit především:
- Typ pohybu (přímý, rotační)
- Požadovaný rozsah narážky
- Rychlost zařízení
- Možnost automatického návratu páky
- Provozní prostředí (prach, vlhkost)
Každý typ spínače VP21 má specifické vlastnosti, díky kterým ho lze přesně přizpůsobit dané aplikaci.
Dělení dle způsobu ovládání
VP21 H
- páka 105 mm
- kladička 35 mm
- vratný mechanizmus
- pro standardní aplikace
- např. spínač VP21 K83 H75
VP21 D
- páka 145 mm
- kladička 70 mm
- pro větší kolísání narážky (důlní zařízení)
- např. spínač VP21 K32 D65
VP21 T
- tříramenná páka
- nucený pohyb
- pro dlouhé dráhy a rychlé pojezdy
- např. spínač VP21 K62 T75
VP21 S
- převodový koncový spínač
- vhodný pro přesně měřené otáčky zdvihacích zařízení
- např. spínač VP21 L83 S75

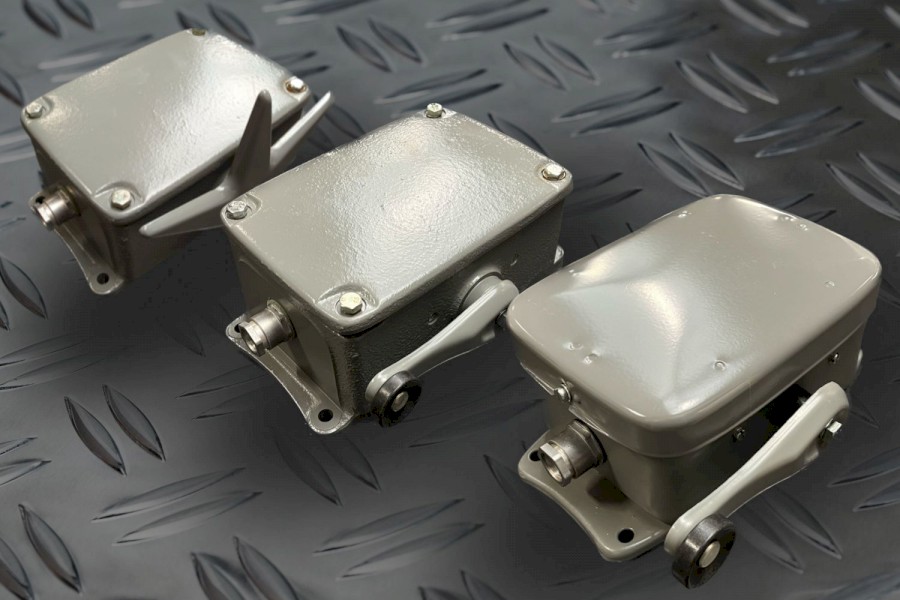

Jeřábové koncové vypínače řady VP21 a VP22
Schéma typového označení
Typové označení koncových spínačů řady VP je desetimístné a specifikuje každý prvek:
- VP: koncový spínač
- 21: konstrukční provedení
- K: jmenovitý proud
- 32: schéma spínání
- H: způsob ovládání (funkce)
- 65: provedení skříně
Konstrukční provedení:
- 2 – spínání mžikové oboustranné
- 3 – spínání mžikové jednostranné
Jmenovitý proud:
- K – 25 A
- L – 40 A
Funkce spínače:
- H – pákový (105 mm, kladička 35 mm)
- D – pákový (140 mm, kladička Ø 70 mm)
- T – tříramenný, dvoustupňový
- S – převodový, vřetenový
Skříň:
- 65 – plechová (IP 54)
- 75 – litinová (IP 54 nebo IP 86)
Jak správně nainstalovat a servisovat koncový vypínač?
Instalace by měla probíhat vždy dle technické dokumentace. Důležité je správné umístění narážky a dodržení rozsahu pohybu ovládací páky. Při špatné montáži může dojít k prodření mechanických částí nebo k nefunkčnímu sepnutí. Kontrola stavu kontaktů a dotažení svorek by měla být součástí pravidelného servisu. U litinových provedení s IP86 se doporučuje kontrola těsnosti víka.
Proč zvolit koncové spínače VP21?
- Vysoká proudová zátěž (25 A a 40 A)
- Robustní konstrukce z plechu nebo litiny
- Možnost okamžitého dodání ze skladu Q-Elektrik
- Bezpečný provoz i při havárii mechanismu
- Vhodné i pro extrémní prostředí (IP86)
- Dlouhá životnost a minimální údržba
Jak prodloužit životnost koncových vypínačů?
Pro maximální životnost:
- dodržujte podmínky montáže,
- vyhněte se nadměrnému zatížení,
- čistěte zařízení od prachu a mastnoty,
- používejte originální díly,
- pravidelně provádějte kontrolu funkčnosti kontaktů.
Co znamená IP54 a IP86 u spínačů?
- IP54: chráněno proti prachu a stříkající vodě (vhodné pro běžný průmysl)
- IP86: maximální ochrana proti prachu a silnému proudu vody (vhodné pro doly, vlhké haly, venkovní provozy)
Litinové skříně VP21 v provedení 75 nabízí obě varianty, podle konkrétní potřeby prostředí.
Závěr
Koncové vypínače pro jeřáby, zejména řady VP21, jsou navrženy tak, aby spolehlivě zastavily pohyb ve správný okamžik a ochránily zařízení před poškozením. Díky své robustní konstrukci, vysokému jmenovitému proudu a havarijnímu spínání najdou uplatnění v celé řadě průmyslových aplikací. Výroba s dlouhou tradicí v Postřelmově zaručuje kvalitu a dostupnost náhradních dílů. Oproti konkurenčním spínačům zvládnou vypínání až do 40 A, což je v této kategorii výjimečné. Okamžitá skladová dostupnost u Q-Elektrik navíc řeší krizové situace bez zbytečných prostojů. Pokud tedy hledáte spínače, které vydrží a nezklamou, VP21 je ideální volba. Vše, co jste potřebovali vědět, jste právě našli.
