Potřebujete spolehlivě omezit pojezd nebo zdvih jeřábu a nevíte, který koncový vypínač řady VP21 je pro vaše zařízení ten správný? Řada VP21 nabízí pákové, zpomalovací i převodové provedení a každé se hodí na jinou situaci. V tomto článku vysvětlíme, jak tyto vypínače fungují, jak číst jejich typové označení a podle čeho je vybírat. Přečtěte si ho a budete mít jasno ještě před objednávkou.
Co je koncový vypínač VP21 a k čemu slouží
Koncový vypínač VP21 je jeřábový koncový spínač, který samočinně omezuje pohyb jeřábu nebo jiného zdvihacího zařízení. Jakmile pohyblivá část dosáhne krajní polohy, spínač rozepne nebo sepne obvod a zastaví pohyb dřív, než by došlo k nárazu, přetažení lana nebo poškození konstrukce.
Řada VP je určená pro jmenovité proudy 25 A a 40 A a jmenovité napětí 500 V při 50 Hz. Díky tomu ji lze zapojit přímo do silových i ovládacích obvodů jeřábových pohonů, kde běžné průmyslové polohové spínače nestačí.
Q ELEKTRIK je dlouhodobým dodavatelem jeřábové výzbroje, jako jsou koncové vypínače a odporníky pro rozběh a řízení jeřábových motorů.
Jak koncový vypínač VP21 funguje
Koncový vypínač VP21 pracuje na principu oboustranného mžikového spínání. To znamená, že kontakty se nepřepínají pozvolna podle toho, jak rychle se pohybuje páka, ale skokově v jednom okamžiku, nezávisle na rychlosti ovládací narážky.
Mžikové spínání omezuje opalování kontaktů a zajišťuje, že obvod se rozepne vždy čistě a spolehlivě. To je u jeřábů zásadní, protože pomalý pohyb narážky by u obyčejného spínače mohl vést k nedokonalému rozepnutí a přehřátí kontaktů.
Proč je VP21 bezpečný i při poruše
Konstrukce mžikového zámku zaručuje havarijní vypnutí i při mechanickém poškození pružiny zámku. Pokud by tedy pružina praskla nebo ztratila sílu, spínač stále obvod rozpojí a jeřáb zastaví.
Kontaktní systém je kladívkový a je opatřený zhášecími komorami, které uhasí elektrický oblouk vznikající při vypínání. Díky tomu mají kontakty výrazně delší trvanlivost a spínač vyžaduje minimální obsluhu a údržbu.
Hlavní vlastnosti řady VP21
Pro rychlou orientaci shrnujeme to nejdůležitější, co řadu VP21 odlišuje od běžných polohových spínačů.
- Jmenovitý proud 25 A nebo 40 A podle zvoleného provedení.
- Jmenovité napětí 500 V, 50 Hz pro silové i ovládací obvody.
- Oboustranné mžikové spínání nezávislé na rychlosti narážky.
- Havarijní vypnutí i při poškození pružiny mžikového zámku.
- Kladívkový kontaktní systém se zhášecími komorami pro dlouhou životnost.
- Prostorné připojovací svorky vhodné i pro hliníkové vodiče.
- Skříň z plechu nebo z litiny podle náročnosti prostředí.
- Unifikované prvky, ze kterých se skládají i speciální provedení.
Prostorné připojovací prostory oceníte hlavně při rekonstrukcích starších jeřábů, kde se stále běžně používají hliníkové vodiče. Při jejich dimenzování přitom platí stejné zásady jako u ostatních rozvodů.
Jaké typy koncových vypínačů VP21 existují
Řada VP21 se vyrábí ve čtyřech základních způsobech ovládání. Pákové provedení H a D, zpomalovací provedení T a převodové, neboli vřetenové provedení S. Liší se tím, jak je spínač ovládán, a tedy i tím, na jaký pohyb jeřábu je určený.
Pákový koncový vypínač VP21 H
Pákové koncové spínače VP21 H mají ovládací páku o délce 105 mm s kladkou o průměru 35 mm. Páka je stavitelná po 10°, takže ji snadno nastavíte přesně podle polohy narážky na konkrétním jeřábu.
Spínač má vratný mechanismus, který po uvolnění ovládací síly vrátí páku automaticky do nulové polohy. Jde o nejuniverzálnější provedení pro běžné koncové polohy pojezdů. Typickým zástupcem je například koncový spínač VP21 K83 H75 v litinové skříni.
Pákový koncový vypínač VP21 D
Pákové koncové spínače VP21 D se od provedení H liší jen rozměry ovládací páky. Páka je dlouhá 140 mm a kladka má průměr 70 mm.
Toto provedení je určené pro místa, kde dochází k velkému kolísání narážky v rozsahu 50 až 100 mm, typicky například u důlních zařízení. I zde se páka po uvolnění vrací automaticky do nulové polohy.

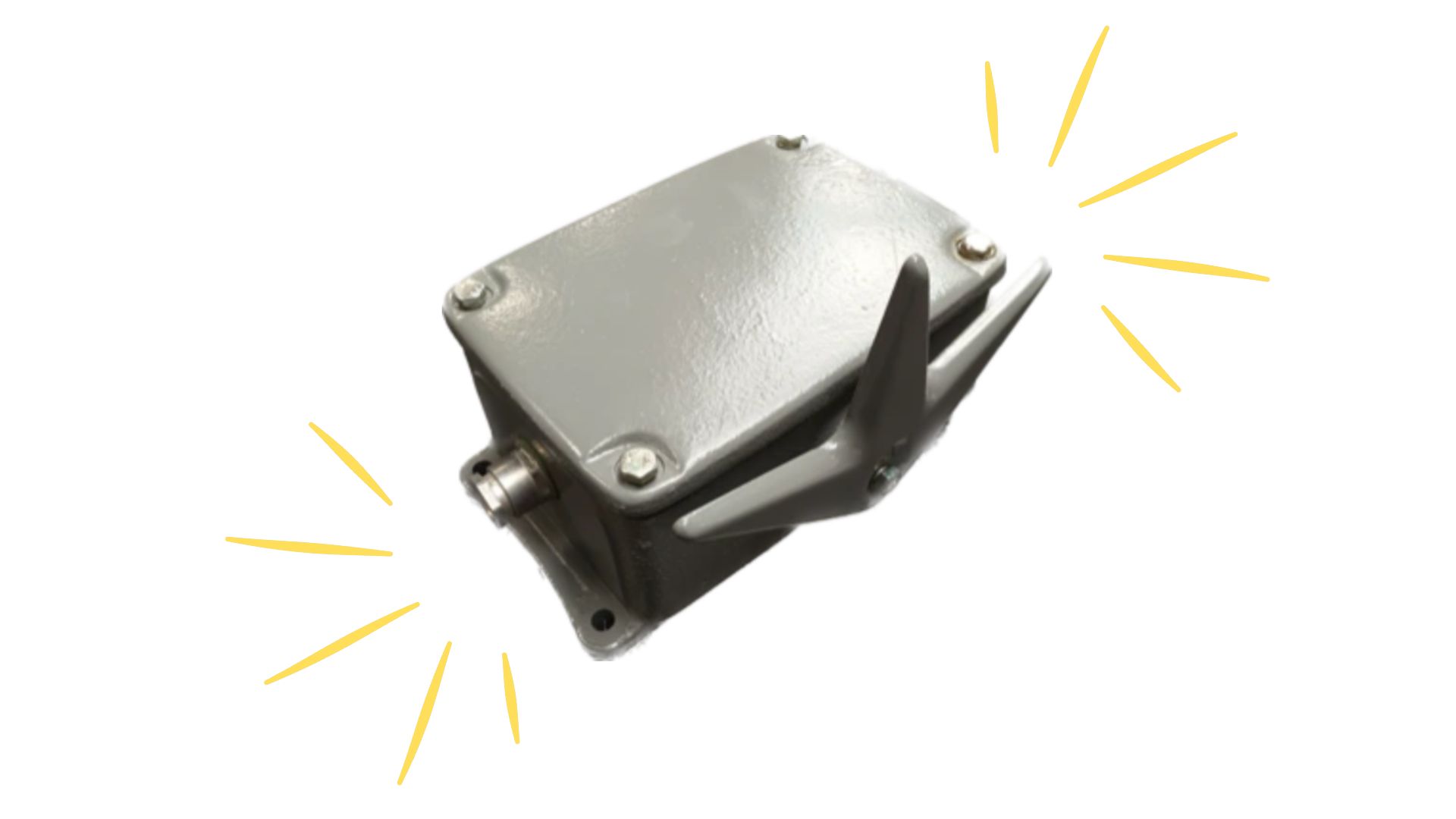

Zpomalovací koncový vypínač VP21 T
Koncové spínače VP21 T jsou zpomalovací a slouží k předběžnému vypínání pojezdů. Používají se u dlouhých pojezdových drah a vysokých rychlostí, kde by okamžité zastavení na konci dráhy bylo pro jeřáb i náklad příliš tvrdé.
Spínač se umisťuje přibližně 6 m před koncem pojezdové dráhy a zvládne rychlost ovládací narážky až 125 m/min. Ovládá ho tříramenná páka ve tvaru T, jejíž pohyb je nucený v obou směrech. Páka se tedy do střední polohy sama nevrací a je nutné na ni působit silou v opačném směru.
Skříň a spínací systémy jsou stejné jako u provedení H, liší se pouze ovládacím ústrojím. Příkladem je koncový spínač VP21 K62 T75. U moderních jeřábů s plynulou regulací otáček pojezdu se zpomalovací spínač často kombinuje s frekvenčními měniči, které po jeho sepnutí plynule sníží rychlost.
Převodový koncový vypínač VP21 S
Převodové, takzvané vřetenové koncové spínače VP21 S slouží k samočinnému omezení pohybu elektricky poháněných zdvihacích zařízení, nejčastěji zdvihu kočky. Spínací systémy jsou ovládané přes převodovou skříň, na kterou se přenáší otáčivý pohyb z určité části jeřábu, například z bubnu.
Rozsah pohybu je dán počtem otáček příslušné části jeřábu. Otáčky mohou probíhat oběma směry a nastavení je plynulé od 2 do 102 otáček na vstupní straně převodové skříně. Výkonnějším zástupcem pro proud 40 A je například koncový spínač VP21 L83 S75.
Jak číst typové označení koncových vypínačů VP21
Typové označení koncových spínačů řady VP je desetimístné a jednoznačně specifikuje konkrétní spínač. Z kódu tak hned poznáte konstrukční provedení, proudové zatížení, schéma spínání, způsob ovládání i materiál skříně.
| Část označení | Význam | Možnosti |
|---|---|---|
| VP | označení řady | koncové spínače VP |
| 21 | konstrukční provedení | 21 |
| K nebo L | jmenovitý proud | K znamená 25 A, L znamená 40 A |
|
číslo za písmenem (32, 62, 83) |
schéma spínání | podle požadovaného zapojení kontaktů |
| H, D, T nebo S | způsob ovládání | H páka 105 mm, D páka 140 mm, T zpomalovací, S převodový |
| 65 nebo 75 | provedení skříně | 65 plechová skříň, 75 litinová skříň |
Příklad: Označení VP21 K83 H75 tedy znamená spínač konstrukčního provedení 21 pro 25 A, se schématem spínání 83, s pákou H a v litinové skříni. Naopak VP21 L83 S75 je převodový spínač pro 40 A se stejným schématem spínání, rovněž v litinové skříni.
Litinová skříň je odolnější a hodí se do venkovních a prašných provozů, například na portálové jeřáby nebo do slévárny. Plechová skříň postačí v krytých halách s běžnými podmínkami.
Jak vybrat správný koncový vypínač pro jeřáb
Při výběru je potřeba vycházet hlavně z typu pohybu, který chcete omezit, a z proudu, který bude spínač vypínat. Krajní polohu pojezdu standardně hlídá pákový spínač, dlouhé a rychlé pojezdy doplní zpomalovací spínač a zdvih se omezuje převodovým spínačem.
Na co se zaměřit při výběru
Nejprve určete jmenovitý proud obvodu, tedy zda postačí provedení K na 25 A, nebo potřebujete L na 40 A. Pokud spínač zapojujete do ovládacího obvodu a samotný motor spínají stykače, bývá proud výrazně nižší. Vhodné relé a stykače pro jeřábové pohony najdete rovněž v naší nabídce.
Dále zvolte způsob ovládání podle toho, jak se narážka pohybuje a jak velké má kolísání. Nakonec vyberte materiál skříně podle prostředí, ve kterém bude spínač pracovat. Pro lehčí automatizační aplikace mimo jeřáby, jako jsou dopravníky nebo ochranné kryty strojů, se naopak lépe hodí kompaktní koncové spínače Telemecanique.
Instalace, seřízení a revize
Koncový vypínač musí být namontovaný tak, aby narážka spolehlivě sepnula páku dřív, než jeřáb dosáhne mechanického dorazu. Po montáži je vždy nutné provést funkční zkoušku a ověřit, že spínač skutečně zastaví pohyb v obou směrech.
Jeřáby jako vyhrazená technická zařízení podléhají pravidelným revizím a kontrolám, při kterých se koncové spínače kontrolují mezi prvními.
Kde koupit koncové vypínače VP21 skladem?
Koncové vypínače řady VP21 drží Q ELEKTRIK jako jediný velkoobchod skladem v celé řadě typů. Díky tomu můžeme rychle reagovat na vaše potřeby, a to i v případě havárie, kdy každá hodina odstávky jeřábu znamená ztráty ve výrobě.
Kromě jeřábových spínačů VP21 nabízíme i široký sortiment koncových spínačů pro strojírenství a průmyslovou automatizaci a také polohové spínače a příslušenství, jako jsou náhradní páky, kladky nebo kabelové vývodky.
Pokud si nejste jistí, který typ pro svůj jeřáb potřebujete, stačí nám poslat typové označení z původního spínače nebo popis aplikace a pomůžeme vám vybrat odpovídající náhradu.
Závěr: jak vybrat správný koncový vypínač VP21?
Koncový vypínač VP21 je robustní jeřábový spínač pro 25 A nebo 40 A a 500 V, který díky mžikovému spínání a zhášecím komorám spolehlivě omezuje pohyb jeřábu i při poškození pružiny zámku. Pro běžné koncové polohy pojezdů zvolte pákové provedení H, pro velké kolísání narážky provedení D s delší pákou. Dlouhé a rychlé pojezdy doplňte zpomalovacím spínačem T a pro omezení zdvihu použijte převodový spínač S.
Správný typ snadno poznáte z desetimístného označení, které určuje proud, schéma spínání, způsob ovládání i materiál skříně. Díky tomu, že celou řadu držíme skladem, získáte potřebný spínač rychle i v případě havárie.
