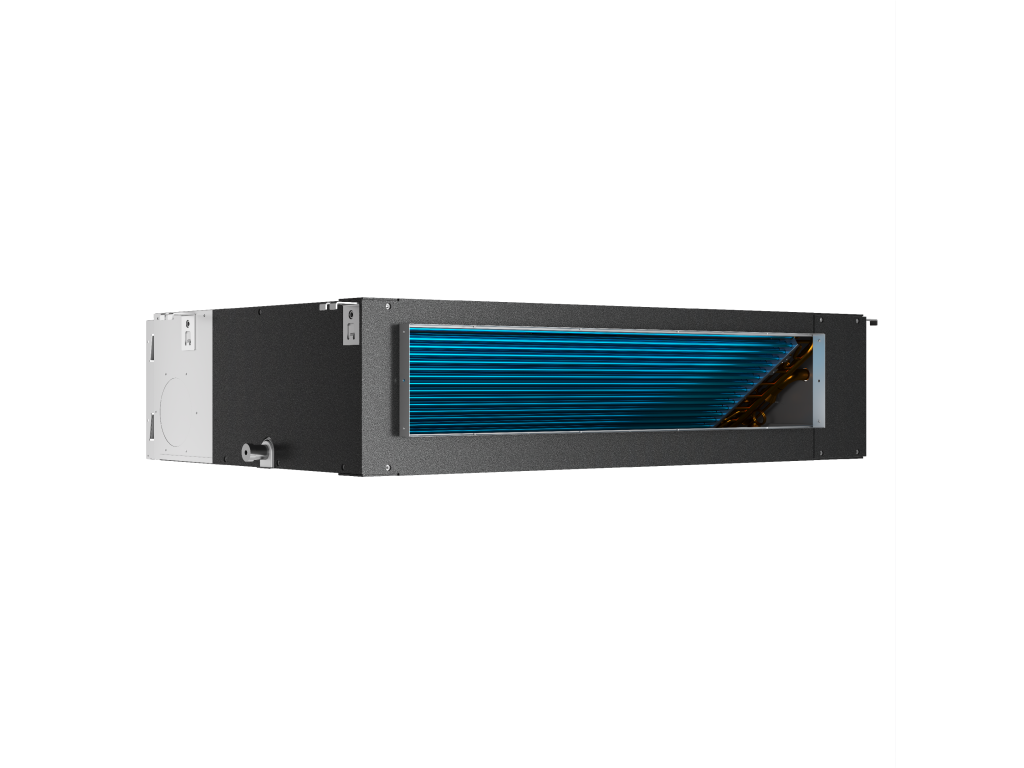

MN09DW1 TCL TCC-09D2HWH DV kanálová vnitřní jednotka 2,7 kW
Kód: MN09DW1 TCC-09D2HWH/DVIDetailní popis produktu
Jedná se o vnitřní kanálovou jednotku určenou pro kombinaci s venkovní jednotkou MB09DW1 TCC-09D2HWH/DVO (systém Split) nebo s venkovními jednotkami FMA (Multisplit).Popis zboží
Kanálová jednotka TCL MN09DW1 TCC-09D2HWH/DV je vhodná tam, kde má klimatizace zůstat co nejméně viditelná a vzduch má být distribuován potrubím. Díky ultratenkému provedení se hodí do podhledu nebo skryté instalace, aniž by narušovala vzhled interiéru.
Jednotka nabízí Wi-Fi ovládání přes TCL Home, možnost drátového ovládání, kompatibilitu se systémem správy budov a zónovým systémem a také hotelový režim s napojením na dveřní/okenní kontakt nebo požární alarm. Připraven je také přívod čerstvého vzduchu až do 15 % objemu přiváděného vzduchu a čerpadlo kondenzátu s výtlakem až 1 200 mm.
Hlavní výhody
-
Skrytá a diskrétní instalace do podhledu
-
Široký rozsah statického tlaku až 120 Pa
-
Přívod čerstvého vzduchu až do 15 % objemu přiváděného vzduchu
-
Vestavěné čerpadlo kondenzátu s výtlakem až 1 200 mm
-
Hotelový režim, BMS/zónový systém, drátové i Wi-Fi ovládání
Důležité parametry pro výběr
-
Chladicí výkon 2,7 kW, topný výkon 2,8 kW
-
Energetická třída A++ / A+, SEER 7,0, SCOP 4,0
-
Hlučnost vnitřní jednotky 27-43 dB(A)
-
Provozní rozsah sestavy: chlazení -15° až 53 °C, vytápění -20° až 30 °C
-
Chladivo R32
Časté otázky:
Co je kanálová klimatizace a čím se liší od nástěnné nebo kazetové? Kanálová jednotka je skrytá v podhledu nebo technické šachtě a vzduch distribuuje potrubím s vyústkami. Není vidět v interiéru vůbec – na rozdíl od nástěnné (viditelná na stěně) nebo kazetové (viditelný panel ve stropě).
Co znamená statický tlak 120 Pa a proč je to důležité? Statický tlak určuje, jak daleko a přes jaký odpor potrubí jednotka vzduch protlačí. 120 Pa umožňuje delší nebo členitější rozvodné potrubí – vhodné pro složitější půdorysy.
Jak funguje přívod čerstvého vzduchu u kanálové jednotky? Jednotka umožňuje napojit přívod venkovního vzduchu až do 15 % celkového objemu přiváděného vzduchu. Nejde o plnohodnotné větrání, ale o hygienické minimum pro přitápění čerstvým vzduchem.
Co je hotelový režim a kdy se používá? Hotelový režim umožňuje napojení na dveřní nebo okenní kontakt – při otevření okna nebo dveří se klimatizace automaticky vypne. Využívá se v hotelích, pronajímaných apartmánech nebo kancelářích s přístupy.
Poznámka pro e-shop: Vnitřní kanálová jednotka je určena k odpovídající venkovní jednotce MB09DW1 TCC-09HH/DVO v systému Split, případně k vybraným Multisplit sestavám podle kompatibility.
O značce TCL: TCL v komerčních klimatizacích kombinuje DC invertorové řízení, R32 a prvky pro správu budov, takže se hodí i do projektů s požadavkem na centrální kontrolu a spolehlivý provoz.
Doplňkové parametry
| Kategorie: | Vnitřní jednotky |
|---|---|
| EAN: | 310301000000100 |
| Průtok vzduchu vnitřní - chlazen: | |
| Doplnění chladiva g/m: | 15 |
| Průtok vzduchu: | |
| Chladicí výkon min / nom / max: | 0,56 / 2,7 / 3,35 |
| Topný výkon min / nom / max: | 0,56 / 2,8 / 3,38 |
| Příkon chlazení nom/max: | 0,66 / 1,6 |
| Příkon topení nom/max: | 0,65 / 1,6 |
| EER chlazení: | 3,9 |
| COP topení: | 4,1 |
| SEER koeficient roční energet.úči: | 7,0 |
| SCOP koeficient roční energet.úči: | 4 |
| Provozní proud chlazení nom/max: | 4,0 / 8,0 |
| Provozní proud topení nom/max: | 3,1 / 8,0 |
| Startovací proud chl/top: | |
| Napájení: | 220-240V / 50Hz |
| Doporučené jištění*: | |
| Napájecí kabel** počet žil x mm2: | 3x1,5 |
| Komunikační kabel počet žil x mm2: | 4×1,5 |
| Energetická třída chlazení / tope: | A++ / A+ |
| Roční spotřeba energie chlazení: | |
| Roční spotřeba energie topení: | |
| Akustický tlak (1 m)*** vnitřní -: | |
| Akustický tlak (1 m)*** venkovní: | 52 |
| Akustický výkon**** vnitřní: | 55/52/49/47/44/40/37 |
| Akustický výkon**** venkovní: | 62 |
| Průtok vzduchu vnitřní - topení: | |
| Průtok vzduchu venkovní: | |
| Odvlhčení: | 1,5 |
| Náplň chladiva R32: | 0,53 |
| Ekvivalent CO2: | 0,358 |
| Doplnění chladiva nad 12,5 m: | |
| GWP (Global warming potential): | 675 |
| Max.délka potrubí celkem: | 25 |
| Min.délka potrubí celkem: | |
| Max.převýšení: | 10 |
| Rozměry vnitřní Š*V*H: | 700 / 200 / 490 |
| Rozměry venkovní Š*V*H: | 777 / 498 / 290 |
| Čistá hmotnost vnitřní: | 15 |
| Čistá hmotnost venkovní: | 22 |
| Odstín RAL vnitřní / venkovní jed: | |
| Připojovací dimenze kapalina / pl: | 6,35 / 9,52 |
| Odvod kondenzátu vnější / vnitřní: | |
| Garantovaný chod chlazení: | ’-15 ~ 53 |
| Garantovaný chod topení: | ’-20 ~ 30 |
| Příkon chlazení min/nom/max: | |
| Příkon topení min/nom/max: | |
| Akustický tlak (1,5 m)*** chlazen: | |
| Akustický výkon**** chlazení / to: | |
| Rozměry jednotka Š*V*H: | |
| Rozměry čelní panel Š*V*H: | |
| Čistá hmotnost čelní panel: | |
| Odvod kondenzátu venk/vnitř: | |
| Barva čelního panelu: | |
| Chladicí výkon min/nom/max: | |
| Topný výkon min/nom/max: | |
| El.příkon - chlazení min/nom/max: | |
| El.příkon - topení min/nom/max: | |
| Provozní proud sestavy chl / top: | |
| Energetická třída chl / top: | |
| Roční spotřeba energie chl / top: | |
| Akustický tlak (1 m)*** chl / top: | |
| Akustický výkon**** chl / top: | |
| Rozměry Š*V*H: | |
| Čistá hmotnost: | |
| Barevný odstín: | |
| El.příkon - jmenovitý chl / top: | |
| Akustický tlak (1,5 m)*** chl / t: | |
| Akustický výkon**** chl: | |
| Ekvivalent CO2 t-CO2 eq: | |
| Komunikační kabely počet žil x mm: | |
| Chladící výkon: | |
| Topný výkon: | |
| El.příkon: | |
| Provozní proud chlazení: | |
| Akustický tlak (1 m)* vys / stř /: | |
| Akustický výkon* max: | |
| Čelní mřížka: | |
| Akustický tlak (1,5 m)* vys / stř: | |
| Rozměry jednotky Š*V*H: | |
| Rozměry čelního panelu Š*V*H: | |
| Hmotnost jednotky: | |
| Hmotnost čel.panelu: | |
| Max.el.příkon: | |
| Provozní proud chlazení max.: | |
| Externí statický tlak - nastavený: | |
| Chladicí výkon nom: | |
| Topný výkon nom: | |
| Max.příkon: | |
| Akustický tlak (1 m)*: | |
| Akustický výkon**: | |
| Dimenze chladiv.potrubí kapalina: | |
| Odtok kondenzátu venk / vnitř Ø: | |
| Rozměry - vč.opláštění Š*V*H: | |
| Rozměry - bez opláštění Š*V*H: | |
| Akustický tlak (1,5 m)*: | |
| Hmotnost - vč.opláštění: | |
| Hmotnost - bez oplášt.: | |
| Dimenze chladiv.potrubí kap./ ply: | |
| Odtok kondenzátu vnitřní Ø: | |
| Čelní panel: | |
| Rozměry - hlavní těleso Š*V*H: | |
| Rozměry - čelní panel Š*V*H: | |
| Čistá hmotnost hlavní těleso: | |
| Odtok kondenzátu venk./vnitř.Ø: | |
| Akustický tlak v 1,5 m* ± 3 dBA: | |
| Externí stat.tlak (Pa) - nastaven: | |
| Dimenze chlad.potrubí kap. / plyn: | |
| Rozsah použití chlazení: | |
| Rozsah použití topení: | |
| Chladicí výkon*: | |
| Topný výkon*: | |
| Provozní proud max.: | |
| Průtok vody*: | |
| Tlaková ztráta*: | |
| Připojení vodního potrubí: | |
| Akustický tlak (1,5 m)** chl / to: | |
| Akustický výkon*** chl / top: | |
| Rozměry: | |
| El.příkon (chl/top): | |
| Tep.výměník chladivo/voda typ: | |
| Jmenovitý průtok vody: | |
| Tlaková ztráta: | |
| Tep.výměník chladivo/chladivo typ: | |
| Kompresor typ: | |
| Jmenovitý proud: | |
| Doporučená velikost jističe: | |
| Výkon motoru kompresoru: | |
| Napájecí kabel počet žil x mm2: | |
| Barevný odstín jednotky RAL: | |
| Připojení - vodní strana vstup /: | |
| Připojení - chladivová strana kap: | |
| Odtok kondenzátu: | |
| Chladivo chladivo/chladivo: | |
| Chladivo chladivo/voda: | |
| Náplň chladiva: | |
| Garantovaný chod a kombinační pom: | |
| Příkon chlazení min/nom/max: | |
| Příkon topení min/nom/max: | |
| Max. jištění doporučené výr. závo: | |
| Vypočítaný proud dle max. výkonu: | |
| Akustický tlak (1 m)*** chlazení: | |
| Akustický tlak (1 m)* chlazení V: | |
| Akustický tlak (1 m)* topení V /: | |
| Průtok vzduchu chlazení: | |
| Průtok vzduchu chlazení max.: | |
| Průtok vzduchu topení: | |
| Provozní proud sestavy ( 230V / 4: | |
| Akustický tlak (1,5 m)*** topení: | |
| Položka byla vyprodána… | |
