MN09SS1 TCL TCD-09CHRH DV kazetová vnitřní jednotka 2,7 kW
Kód: MN09SS1 TCD-09CHRH/DVIDetailní popis produktu
Jedná se o vnitřní jednotku, určenou pro kombinaci s venkovní jednotkou MA09SS1 TCC-09HH/DVO (systém Split) nebo s venkovními jednotkami FMA (systém Multisplit).Popis zboží

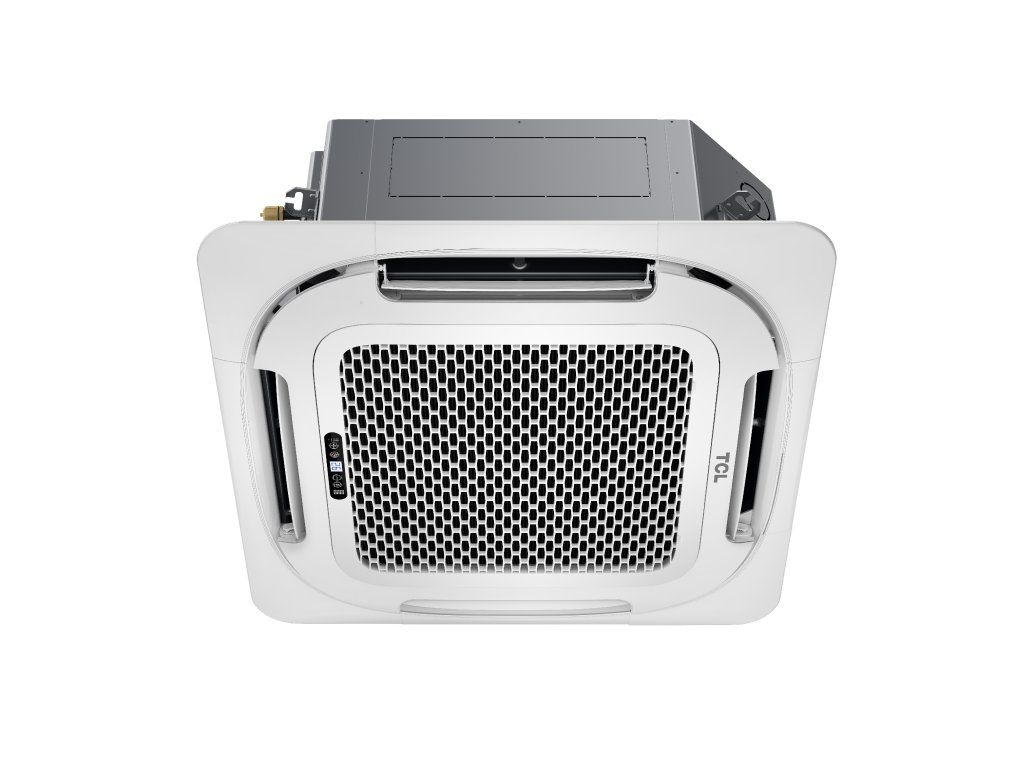

Kazetová jednotka TCL MN09SS1 TCD-09CHRH/DV je určena pro stropní instalaci do komerčních a větších obytných prostor. Osmicestná distribuce vzduchu pomáhá rovnoměrně přivádět vzduch do všech částí místnosti, snižuje teplotní rozdíly a přispívá k příjemnějšímu vnitřnímu komfortu.
Jednotka podporuje přívod čerstvého vzduchu až do 15 % cirkulačního objemu, Wi-Fi ovládání přes TCL Home, hotelový režim, drátové ovládání a kompatibilitu se systémem správy budov a zónovou regulací. Filtr lze snadno demontovat a čistit, ochrana proti přetečení kondenzátu upozorní na nadměrné množství kondenzátu nebo problém s čerpadlem.
Hlavní výhody
-
8cestná distribuce vzduchu pro rovnoměrný komfort
-
Přívod čerstvého vzduchu až do 15 % cirkulačního objemu
-
Wi-Fi ovládání, drátový ovladač, infra ovladač, hotelový režim a BMS/zónový systém
-
Nízká hlučnost díky aerodynamickému tvaru lopatek.
-
Vestavěné čerpadlo kondenzátu s výtlakem až 1 200 mm
Důležité parametry pro výběr
-
Chladicí výkon 2,7 kW, topný výkon 2,8 kW
-
Energetická třída A++ / A+, SEER 7,0, SCOP 4,0
-
Hlučnost vnitřní jednotky 27-42 dB(A)
-
Rozměr panelu 650 x 57 x 650 mm
-
Provozní rozsah sestavy: chlazení -15° až 53 °C, vytápění -20° až 30 °C
Časté otázky:
Kdy dává kazetová klimatizace smysl oproti nástěnné nebo kanálové? Kazeta vyhraje v prostorách bez možnosti vést potrubní rozvod (žádný podhled pro kanálovou), ale s požadavkem na diskrétnější instalaci než nástěnná. Typicky kanceláře, obchody nebo hotely s nižším podhledem.
Co je osmicestná distribuce a proč je lepší než čtyřcestná? Čtyřcestná kazeta fouká vzduch do 4 stran – v rozích místnosti vznikají tepelné mrtvé zóny. Osmicestná přidává čtyři diagonální směry, čímž lépe pokryje čtvercové i nepravidelné půdorysy bez studených nebo přetopených rohů.
Jak velká musí být místnost, aby kazeta 2,7 kW distribuovala vzduch rovnoměrně? Optimální pokrytí je přibližně 20–35 m² – při příliš malé místnosti bude vzduch proudit přímo na osoby, při příliš velké nestačí výkon ani dosah vzduchového proudu ke stěnám.
Lze kazetovou jednotku nainstalovat mimo střed místnosti? Technicky ano, ale osmicestná distribuce je navržena pro centrální umístění. Při instalaci blízko stěny proudí část výfuku přímo do stěny – snižuje efektivitu distribuce a může způsobovat hluk.
S jakou venkovní jednotkou se páruje a co je ještě nutné doobjednat? S MA09SS1 TCC-09HH/DVO. K instalaci je nutný malý dekorační panel TCL (pro jednotky 9K-18K) – bez něj nelze sestavu dokončit.
Poznámka pro e-shop: Pro instalaci je nutný odpovídající dekorativní panel a venkovní jednotka MA09SS1 TCC-09HH/DVO v systému Split, případně k vybraným Multisplit sestavám podle kompatibility.
O značce TCL: TCL v komerčních klimatizacích kombinuje DC invertorové řízení, R32 a prvky pro správu budov, takže se hodí i do projektů s požadavkem na centrální kontrolu a spolehlivý provoz.
Doplňkové parametry
| Kategorie: | Vnitřní jednotky |
|---|---|
| EAN: | 310301000000015 |
| Průtok vzduchu vnitřní - chlazen: | |
| Doplnění chladiva g/m: | 15 |
| Průtok vzduchu: | |
| Chladicí výkon min / nom / max: | 0,56 / 2,7 / 3,35 |
| Topný výkon min / nom / max: | 0,56 / 2,8 / 3,38 |
| Příkon chlazení nom/max: | 0,66 / 1,6 |
| Příkon topení nom/max: | 0,65 / 1,6 |
| EER chlazení: | 3,9 |
| COP topení: | 4,1 |
| SEER koeficient roční energet.úči: | 7,0 |
| SCOP koeficient roční energet.úči: | 4 |
| Provozní proud chlazení nom/max: | 4,0 / 8,0 |
| Provozní proud topení nom/max: | 3,1 / 8,0 |
| Startovací proud chl/top: | |
| Napájení: | 220-240V / 50Hz |
| Doporučené jištění*: | |
| Napájecí kabel** počet žil x mm2: | 3×1,5 |
| Komunikační kabel počet žil x mm2: | 4×1,5 |
| Energetická třída chlazení / tope: | A++ / A+ |
| Roční spotřeba energie chlazení: | |
| Roční spotřeba energie topení: | |
| Akustický tlak (1 m)*** vnitřní -: | |
| Akustický tlak (1 m)*** venkovní: | 52 |
| Akustický výkon**** vnitřní: | 52/50/48/46/44/40/37 |
| Akustický výkon**** venkovní: | 62 |
| Průtok vzduchu vnitřní - topení: | |
| Průtok vzduchu venkovní: | |
| Odvlhčení: | 1,5 |
| Náplň chladiva R32: | 0,53 |
| Ekvivalent CO2: | 0,358 |
| Doplnění chladiva nad 12,5 m: | |
| GWP (Global warming potential): | 675 |
| Max.délka potrubí celkem: | 25 |
| Min.délka potrubí celkem: | |
| Max.převýšení: | 10 |
| Rozměry vnitřní Š*V*H: | 570 / 245 / 570 |
| Rozměry venkovní Š*V*H: | 777 / 498 / 290 |
| Čistá hmotnost vnitřní: | 14,5 |
| Čistá hmotnost venkovní: | 22 |
| Odstín RAL vnitřní / venkovní jed: | |
| Připojovací dimenze kapalina / pl: | 6,35 / 9,52 |
| Odvod kondenzátu vnější / vnitřní: | |
| Garantovaný chod chlazení: | ’-15 ~ 53 |
| Garantovaný chod topení: | ’-20 ~ 30 |
| Příkon chlazení min/nom/max: | |
| Příkon topení min/nom/max: | |
| Akustický tlak (1,5 m)*** chlazen: | |
| Akustický výkon**** chlazení / to: | |
| Rozměry jednotka Š*V*H: | |
| Rozměry čelní panel Š*V*H: | |
| Čistá hmotnost čelní panel: | |
| Odvod kondenzátu venk/vnitř: | |
| Barva čelního panelu: | |
| Chladicí výkon min/nom/max: | |
| Topný výkon min/nom/max: | |
| El.příkon - chlazení min/nom/max: | |
| El.příkon - topení min/nom/max: | |
| Provozní proud sestavy chl / top: | |
| Energetická třída chl / top: | |
| Roční spotřeba energie chl / top: | |
| Akustický tlak (1 m)*** chl / top: | |
| Akustický výkon**** chl / top: | |
| Rozměry Š*V*H: | |
| Čistá hmotnost: | |
| Barevný odstín: | |
| El.příkon - jmenovitý chl / top: | |
| Akustický tlak (1,5 m)*** chl / t: | |
| Akustický výkon**** chl: | |
| Ekvivalent CO2 t-CO2 eq: | |
| Komunikační kabely počet žil x mm: | |
| Chladící výkon: | |
| Topný výkon: | |
| El.příkon: | |
| Provozní proud chlazení: | |
| Akustický tlak (1 m)* vys / stř /: | |
| Akustický výkon* max: | |
| Čelní mřížka: | |
| Akustický tlak (1,5 m)* vys / stř: | |
| Rozměry jednotky Š*V*H: | |
| Rozměry čelního panelu Š*V*H: | |
| Hmotnost jednotky: | |
| Hmotnost čel.panelu: | |
| Max.el.příkon: | |
| Provozní proud chlazení max.: | |
| Externí statický tlak - nastavený: | |
| Chladicí výkon nom: | |
| Topný výkon nom: | |
| Max.příkon: | |
| Akustický tlak (1 m)*: | |
| Akustický výkon**: | |
| Dimenze chladiv.potrubí kapalina: | |
| Odtok kondenzátu venk / vnitř Ø: | |
| Rozměry - vč.opláštění Š*V*H: | |
| Rozměry - bez opláštění Š*V*H: | |
| Akustický tlak (1,5 m)*: | |
| Hmotnost - vč.opláštění: | |
| Hmotnost - bez oplášt.: | |
| Dimenze chladiv.potrubí kap./ ply: | |
| Odtok kondenzátu vnitřní Ø: | |
| Čelní panel: | |
| Rozměry - hlavní těleso Š*V*H: | |
| Rozměry - čelní panel Š*V*H: | |
| Čistá hmotnost hlavní těleso: | |
| Odtok kondenzátu venk./vnitř.Ø: | |
| Akustický tlak v 1,5 m* ± 3 dBA: | |
| Externí stat.tlak (Pa) - nastaven: | |
| Dimenze chlad.potrubí kap. / plyn: | |
| Rozsah použití chlazení: | |
| Rozsah použití topení: | |
| Chladicí výkon*: | |
| Topný výkon*: | |
| Provozní proud max.: | |
| Průtok vody*: | |
| Tlaková ztráta*: | |
| Připojení vodního potrubí: | |
| Akustický tlak (1,5 m)** chl / to: | |
| Akustický výkon*** chl / top: | |
| Rozměry: | |
| El.příkon (chl/top): | |
| Tep.výměník chladivo/voda typ: | |
| Jmenovitý průtok vody: | |
| Tlaková ztráta: | |
| Tep.výměník chladivo/chladivo typ: | |
| Kompresor typ: | |
| Jmenovitý proud: | |
| Doporučená velikost jističe: | |
| Výkon motoru kompresoru: | |
| Napájecí kabel počet žil x mm2: | |
| Barevný odstín jednotky RAL: | |
| Připojení - vodní strana vstup /: | |
| Připojení - chladivová strana kap: | |
| Odtok kondenzátu: | |
| Chladivo chladivo/chladivo: | |
| Chladivo chladivo/voda: | |
| Náplň chladiva: | |
| Garantovaný chod a kombinační pom: | |
| Příkon chlazení min/nom/max: | |
| Příkon topení min/nom/max: | |
| Max. jištění doporučené výr. závo: | |
| Vypočítaný proud dle max. výkonu: | |
| Akustický tlak (1 m)*** chlazení: | |
| Akustický tlak (1 m)* chlazení V: | |
| Akustický tlak (1 m)* topení V /: | |
| Průtok vzduchu chlazení: | |
| Průtok vzduchu chlazení max.: | |
| Průtok vzduchu topení: | |
| Provozní proud sestavy ( 230V / 4: | |
| Akustický tlak (1,5 m)*** topení: | |
| Položka byla vyprodána… | |
